观点 | 浅谈工业物联网网关

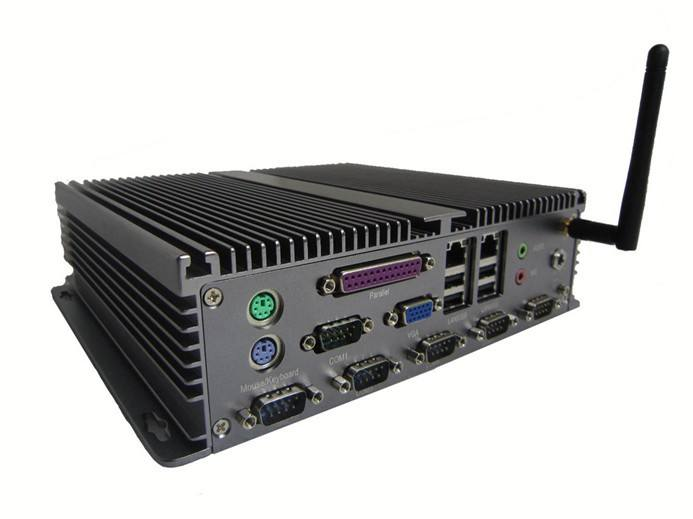

物联网网关也叫边缘网关、协议转换器（如图一）等，是由高性能工业级的微型处理器搭载嵌入式操作系统，以及装载了独立自主IOT软件组成的微型主机。它具有232/485串口、网口、WIFI及GPRS模块等物理接口，既可与智能仪表、PLC设备、触摸屏、SCADA/DCS通讯完成数据的读取及本地存储，也具备通过HTTP、Socket和MQTT等协议与第三方（SCADA、MES）系统平台集成。

▲图一 物联网网关

1.部署灵活多样，安装时可采用导轨式，也可采用机架式，还可定位安装。采用工业防护级金属外壳、无风扇扇热、电磁兼容性强、抗震抗干扰、宽温宽压设计，能在高温、潮湿、电磁辐射、粉尘、电压不稳等复杂恶劣条件下使用，适用于复杂的工业应用场景。（如图二）

▲图二

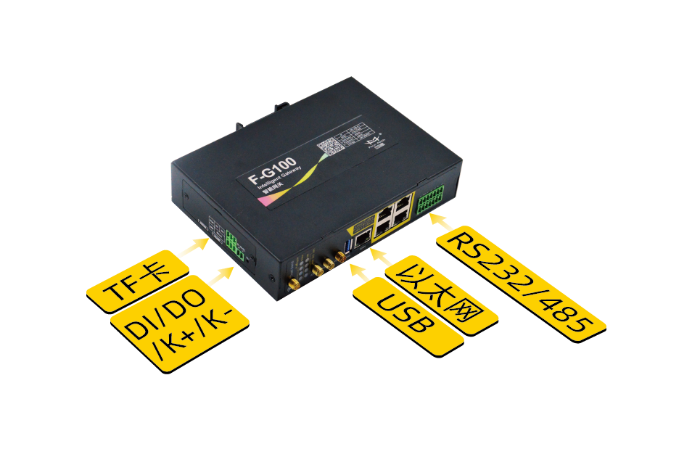

2.提供多种物理通讯接口，且接口扩展性强，能适用和匹配设备的不同通讯方式。（如图三）

▲图三

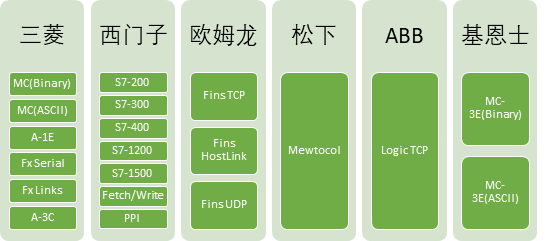

3.丰富的工业通讯协议。网关内不仅内置modbus、modbusTcp、TCP/IP、OPC、DTL645等常见通讯协议；而且兼具有西门子、三菱、欧姆龙等厂家PLC的私有协议。可与现场绝大多数设备控制器实现通讯，具有强大数据采集及传输能力。（如图四）

▲图四

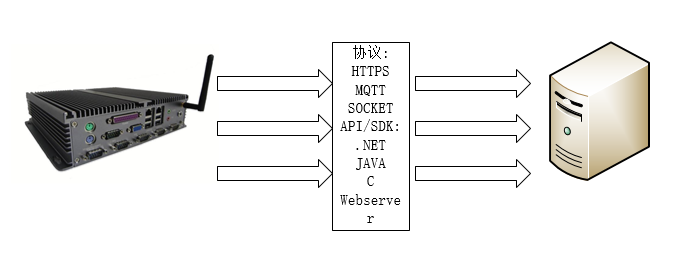

4.网关内置数据库，支持数据本地存储，可有效预防数据的丢失。具有与第三方系统集成的常见通讯协议及二次开发API/SDK接口，可实现与第三方系统（SCADA、MES等）快速集成。（如图五）

▲图五

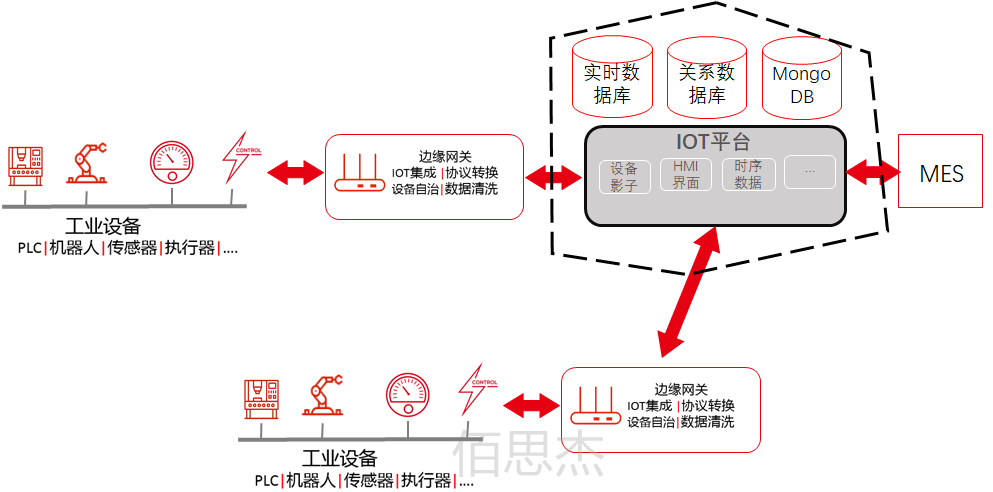

佰思杰IOT物联网平台是由IOT服务端和IOT客户端两部分组成。IOT服务端部署的是佰思杰自有的IOT应用软件和数据库，IOT客户端部署的是佰思杰自有的IOT采集软件，它们既可集中部署也可分布式部署。为企业实现生产监控到调度管理过程中的完美整合提供有利帮助，极大地提高企业的智能化及决策的精度和速度。（如图六）

▲图六 佰思杰IOT物联网平台系统架构图

从上面的系统架构图可以看出，边缘网关其实就是物联网网关。佰思杰的物联网网关可根据现场生产现场实现自由配置，可部署在服务器、工控机或是普通电脑主机上，能适应各种不同的生产制造环境，实现与车间现场设备连接、数据采集、数据存储、数据上传。
